3 PANalytical MRD for epitaxy analysis (LMC)

PANalytical MRD für HR-XRD (Epitaxie)

PANalytical X'Pert Pro MRD-HR (materials research diffractometer-high resolution) mit Röntgenspiegel, Bartels-(4-fach-)Monochromator, Analysator und PIXcel 1D-Detektor für hochaufgelöste Röntgenbeugung.

» Röntgenspiegel, 4-fach Monochromator und Analysator für HRXRD (Linienfokus)

Epitaxie
reciprocal space maps
Reflektometrie

» Ausstattung

Eulerwiege (Omega, Phi, Psi)
PIXcel Liniendetektor
Röntgenspiegel
Bartels-(4-fach-)Monochromator
Analysator
Triple Axis

Hinweis:

Das Instrument ist sehr spezialisiert und erfordert einen höheren Aufwand für Justage, Messung und Auswertung. Bevor es gebucht wird, ist daher die Kontaktaufnahme mit dem Laborverantwortlichen notwendig.

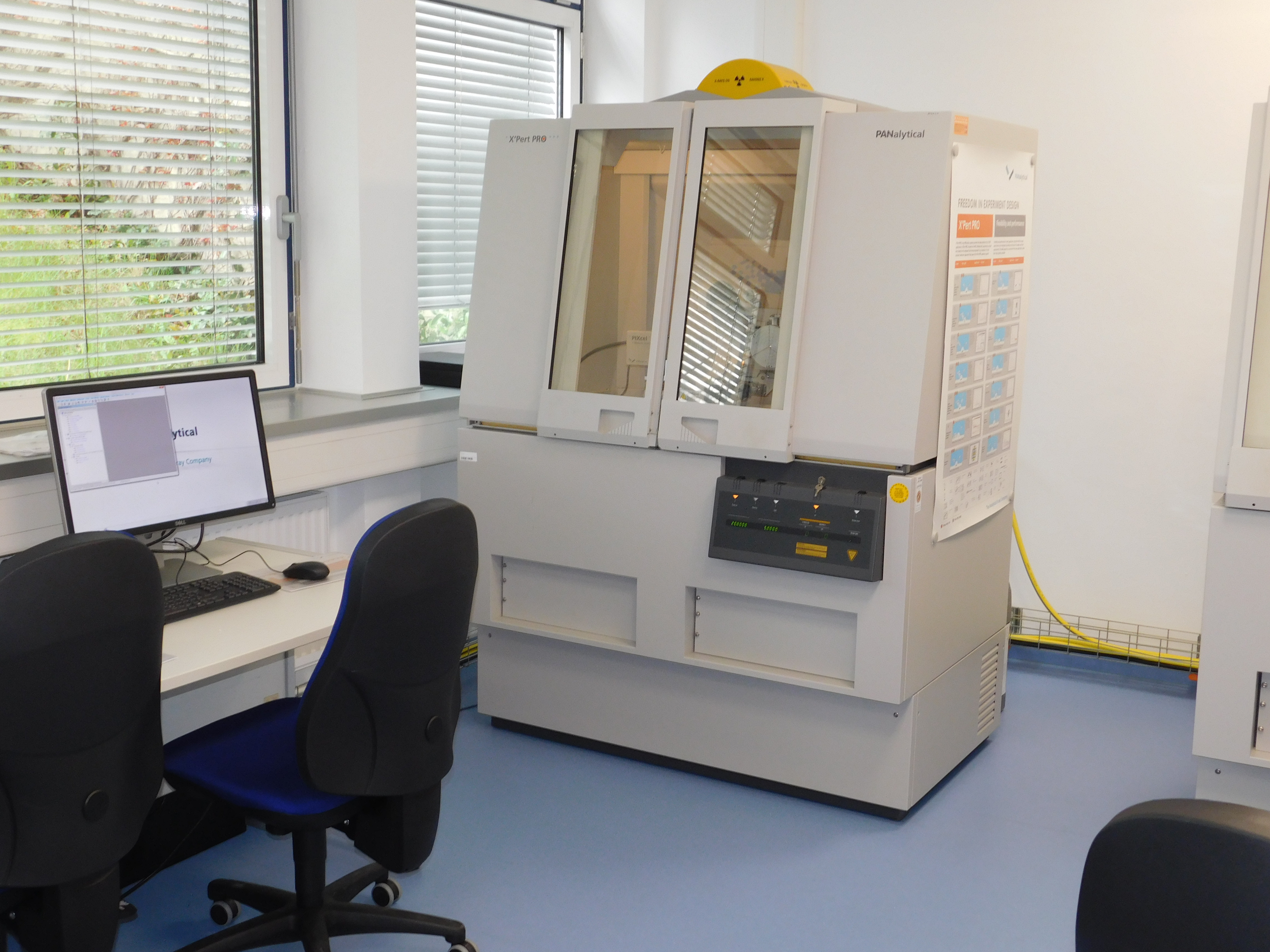

PANalytical MRD für µXRD und Epitaxie-Analyse

Links: Extended setup mit Röntgenspiegel, Bartels-(4-fach-)Monochromator, Analysator und Triple Axis für hochauflösende XRD/XRR. Rechts: Reciprocal space map von GaPN auf Si-Substrat (RSM von H. Stang

Methoden

Micro-diffraction, Epitaxy

Das Gerät kann genutzt werden

von externen Nutzern, von HZB Nutzern, in Kooperation mit der Organisationseinheit

Labore

X-Ray CoreLab

Probentypen


Short description
Nutzung
Gebäude/Raum	LMC / PT005
Location
Zusatzinformation
Geräteparameter

PANalytical X'Pert Pro MRD-HR (materials research diffractometer-high resolution) with X-ray mirror, Bartels (4-fold) monochromator, analyzer and PIXcel 1D detector for high-resolution X-ray diffraction.

» X-ray mirror, 4-fold monochromator and analyzer for HRXRD

epitaxy
reciprocal space maps
reflectometry

» Equipment

Eulerian cradle (Omega, Phi, Psi)
PIXcel line detector
X-ray mirror
Bartels (4-fold) monochromator
Analyzer
Triple Axis

Note:

The instrument is highly specialized and requires more time for adjusting, measuring and analyzing. Before booking it is essential that the project is discussed with the lab responsible.
