Perowskitsolarzellen durch Schlitzdüsenbeschichtung – ein Schritt zur industriellen Produktion

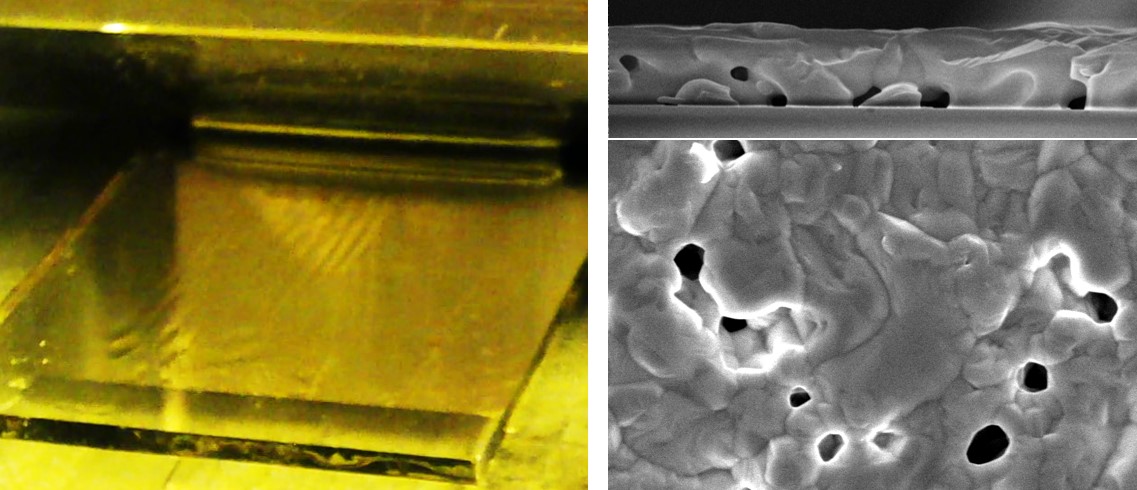

Die Beschichtung mit Standard-Tinte (links) erzeugt kleine "Rippen" auf der nassen Dünnschicht. Auch nach der Wärmebehandlung und der darauffolgenden Auskristallisierung der Dünnschicht zeigen sich unter dem Rasterelektronenmikroskop deutliche Inhomogenitäten (rechts).

Die Beschichtung mit Standard-Tinte (links) erzeugt kleine "Rippen" auf der nassen Dünnschicht. Auch nach der Wärmebehandlung und der darauffolgenden Auskristallisierung der Dünnschicht zeigen sich unter dem Rasterelektronenmikroskop deutliche Inhomogenitäten (rechts). © HZB

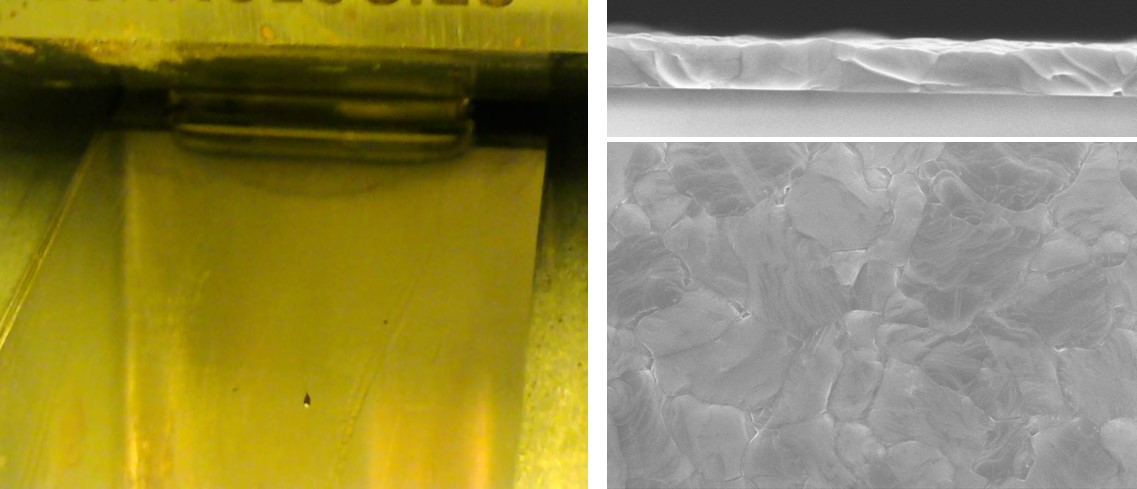

Mit der optimierten Zusammensetzung der Vorläufertinten wird die Nassschicht nahezu perfekt (links). Die Elektronenmikroskopieaufnahme zeigt: auch der kristallisierte Dünnfilm ist deutlich homogener (rechts).

Mit der optimierten Zusammensetzung der Vorläufertinten wird die Nassschicht nahezu perfekt (links). Die Elektronenmikroskopieaufnahme zeigt: auch der kristallisierte Dünnfilm ist deutlich homogener (rechts). © HZB

Solarzellen aus Metallhalogenid-Perowskiten erreichen hohe Wirkungsgrade und lassen sich mit wenig Energieaufwand aus flüssigen Tinten produzieren. Solche Verfahren untersucht ein Team um Prof. Dr. Eva Unger am Helmholtz-Zentrum Berlin. An der Röntgenquelle BESSY II hat die Gruppe nun gezeigt, wie wichtig die Zusammensetzung von Vorläufertinten für die Erzeugung qualitativ-hochwertiger FAPbI3-Perowskit-Dünnschichten ist. Die mit den besten Tinten hergestellten Solarzellen wurden ein Jahr im Außeneinsatz getestet und auf Minimodulgröße skaliert.

Metallhalogenid-Perowskite gelten als besonders preisgünstige und vielversprechende Materialklasse für Solarmodule der nächsten Generation. Perowskit-Solarzellen können mit Beschichtungsverfahren hergestellt werden, die mit flüssigen Tinten aus Vorläufermaterialien und verschiedenen Lösungsmitteln arbeiten. Im Anschluss an die Beschichtung verdampfen die Lösungsmittel und die Perowskite kristallisieren zu einer im Idealfall homogenen Schicht.

Die Aufskalierung im Blick

Das Team um Prof. Dr. Eva Unger am Helmholtz-Zentrum Berlin hat große Expertise mit diesen Verfahren und untersucht Optionen für die Aufskalierung. „Perowskit-Photovoltaik ist die beste lösungsprozessierbare PV-Technologie, die es gibt", sagt Eva Unger, „aber wir fangen gerade erst an, zu verstehen, wie sich das komplexe Zusammenspiel der Lösungsmittelkomponenten auf die Qualität der Perowskit-Schichten auswirkt."

Tinten mit unterschiedlicher Viskosität

Denn bei der Beschichtung der Halogenid-Perowskit-Schichten auf großen Flächen können ungewollte Inhomogeneitäten auftreten, zum Beispiel rippenartige Strukturen. „Durch Variationen in der Viskosität der Tinte lassen sich solche Effekte minimieren“, sagt Jinzhao Li, der bei Unger promoviert. An BESSY II hat er untersucht, wie sich die verschiedenen Lösungsmittelkombinationen auf die Kristallisation der Perowskit-Filme auswirken. Die besten p-i-n-FAPbI3-Perowskit-Solarzellen erreichen damit im Labormaßstab eine zertifizierte Leistung von 22,3 %. Außerdem stellte Jinzhao Li mit Kolleg*innen im HySPRINT-Innovationslabor und dem PVcomB Mini-Solarmodule (12,6 cm2) her die Wirkungsgrade um die 17 % erzielten.

Ein Jahr im Außeneinsatz getestet

Das Team von Dr. Carolin Ulbrich testete die so optimierten Solarzellen ein Jahr lang am PVcomB-Teststand im Freien. Dabei blieb der Wirkungsgrad im Winter und Frühjahr nahezu stabil, und sank erst in den wärmeren Sommermonaten. „Diese Tests von größeren Modulen unter realen Bedingungen geben uns wertvolle Hinweise, um die Halogenid-Perowskit-Photovoltaik weiter zu verbessern“, sagt Eva Unger.

arö


Das könnte Sie auch interessieren

  • Unkonventionelle Piezoelektrizität in ferroelektrischem Hafnium
    Science Highlight
    26.02.2024
    Unkonventionelle Piezoelektrizität in ferroelektrischem Hafnium
    Hafniumoxid-Dünnschichten sind eine faszinierende Klasse von Materialien mit robusten ferroelektrischen Eigenschaften im Nanometerbereich. Während das ferroelektrische Verhalten ausgiebig untersucht wurde, blieben die Ergebnisse zu den piezoelektrischen Effekten bisher rätselhaft. Eine neue Studie zeigt nun, dass die Piezoelektrizität in ferroelektrischen Hf0,5Zr0,5O2-Dünnschichten durch zyklische elektrische Felder dynamisch verändert werden kann. Ein weiteres bahnbrechendes Ergebnis ist die Möglichkeit einer intrinsischen nicht-piezoelektrischen ferroelektrischen Verbindung. Diese unkonventionellen Eigenschaften von Hafnia bieten neue Optionen für den Einsatz in der Mikroelektronik und Informationstechnologie.
  • 14 Parameter auf einen Streich: Neues Instrument für die Optoelektronik
    Science Highlight
    21.02.2024
    14 Parameter auf einen Streich: Neues Instrument für die Optoelektronik
    Ein HZB-Physiker hat eine neue Methode entwickelt, um Halbleiter durch einen einzigen Messprozess umfassend zu charakterisieren. Der „Constant Light-Induced Magneto-Transport (CLIMAT)“ basiert auf dem Hall-Effekt und ermöglicht es, 14 verschiedene Parameter von negativen wie positiven Ladungsträgern zu erfassen. An zwölf unterschiedlichen Halbleitermaterialien demonstrierte nun ein großes Team die Tauglichkeit dieser neuen Methode, die sehr viel Arbeit spart.
  • Natrium-Ionen-Akkus: wie Doping die Kathoden verbessert
    Science Highlight
    20.02.2024
    Natrium-Ionen-Akkus: wie Doping die Kathoden verbessert
    Natrium-Ionen-Akkus haben noch eine Reihe von Schwachstellen, die durch die Optimierung von Batteriematerialien behoben werden könnten. Eine Option ist die Dotierung des Kathodenmaterials mit Fremdelementen. Ein Team von HZB und Humboldt-Universität zu Berlin hat nun die Auswirkung von einer Dotierung mit Scandium und Magnesium untersucht. Um ein vollständiges Bild zu erhalten, hatten die Forscher*innen Messdaten an den Röntgenquellen BESSY II, PETRA III und SOLARIS gesammelt und ausgewertet. Sie entdeckten dadurch zwei konkurrierende Mechanismen, die über die Stabilität der Kathoden entscheiden.
