Abteilung Mikrostruktur- und Eigenspannungsanalyse

EDDIDAT: eine grafische Benutzeroberfläche für die Analyse von energiedispersiven Diffraktionsdaten

EDDIDAT Logo

Willkommen auf der Homepage des Analysetools 'EDDIDAT' (EnergieDispersive Diffraktions Daten Analyse Tool). EDDIDAT ist eine MATLAB-basierte grafische Benutzeroberfläche für die komfortable und vielseitige Analyse von energiedispersiven Diffraktionsdaten, die an den Labor-Röntgenquellen am HZB gewonnen wurden. Das Hauptaugenmerk von EDDIDAT lag bisher auf der Analyse von Eigenspannungen, es kann aber auch zur Aufbereitung von Messdaten für die anschließende Phasenanalyse oder die Analyse der Vorzugsorientierung verwendet werden. Das Programm ermöglicht den Zugang zur tiefenaufgelösten Analyse von Eigenspannungen auf verschiedenen Approximationsebenen. Darüber hinaus dient die grafische Darstellung der Ergebnisse auch zur Berücksichtigung mikrostruktureller und texturbezogener Eigenschaften. Die mitgelieferte Materialdatenbank ermöglicht die schnelle Analyse der gebräuchlichsten Materialien und ist leicht erweiterbar. Die mit EDDIDAT erzeugten Plots und Ergebnisse können in Grafik- und Textdateien exportiert werden.

EDDIDAT ist prinzipiell für die Analyse von Beugungsdaten aus verschiedenen energiedispersiven Röntgenquellen ausgelegt. Daher ist es möglich, neue Quellen hinzuzufügen und die gerätespezifischen Eigenschaften in EDDIDAT zu implementieren. Wenn Sie an dieser Möglichkeit interessiert sind, kontaktieren Sie uns bitte.

Für Fragen und Rückmeldungen aller Art wenden Sie sich bitte an unsere EDDIDAT-Entwickler, und wir werden Ihnen so schnell wie möglich helfen.

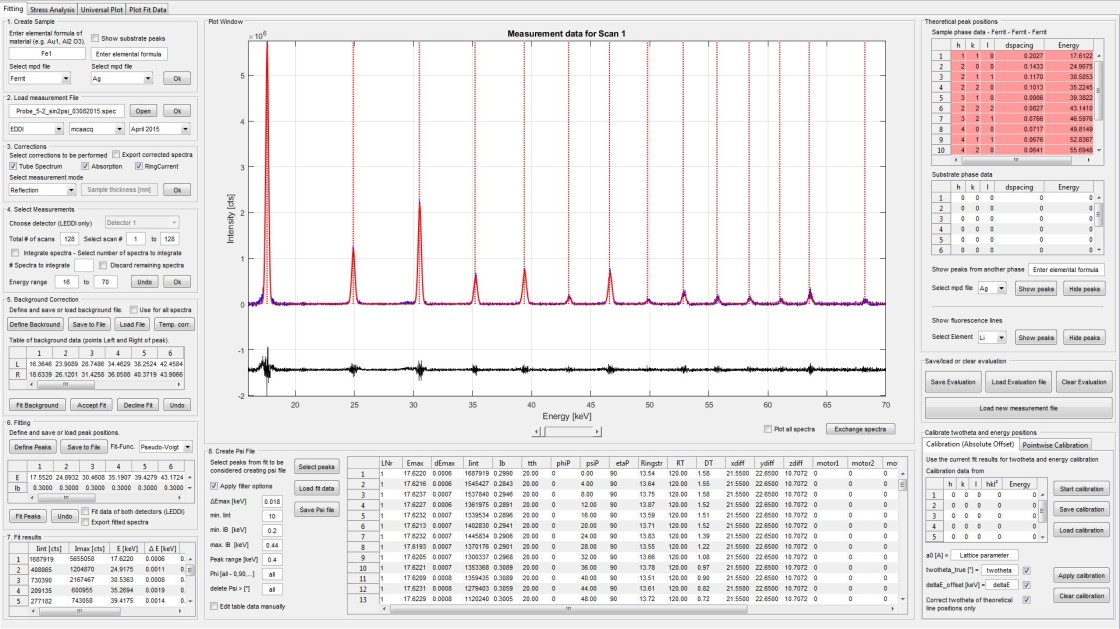

EDDIDAT GUI

EDDIDAT GUI 2 - vergrößerte Ansicht

Die EDDIDAT-Oberfläche zeigt das Eigenspannungstiefenprofil einer ferritischen Stahlprobe

Installationshinweise

Das Programm EDDIDAT wird zur freien Nutzung zur Verfügung gestellt (siehe Lizenz). Es wird durch Ausführen der EDDIDAT_Installer.exe installiert (die aktuelle Version von EDDIDAT können Sie hier herunterladen). Sie werden aufgefordert, Matlab Runtime zu installieren. Dies ist notwendig, um das Programm nutzen zu können. Matlab selbst wird jedoch nicht benötigt.

Sie können den Pfad zur Installation des Programms wählen, aber stellen Sie sicher, dass Sie in diesem Ordner Administratorrechte haben! Wenn Sie nicht sicher sind, dass Sie volle Administratorrechte haben, wird empfohlen, nicht das Laufwerk auszuwählen, auf dem Windows installiert ist (normalerweise C:\).

Die Hauptordner finden Sie unter "IhrPfad\HZB\EDDIDAT\application\Data".

Während der Installationsroutine haben Sie die Möglichkeit, eine Verknüpfung auf dem Desktop zu erstellen. Leider funktioniert die erstellte Desktop-Verknüpfung nicht, da die richtige Verknüpfung zum Installationsordner fehlt ("Start in" ist leer). Sie können den Eintrag für "Start in" manuell ändern ("IhrPfad\HZB\EDDIDAT\application\") oder Sie können einfach manuell eine neue Desktop-Verknüpfung aus dem Installationsverzeichnis erstellen.

Literaturhinweise

Wenn Sie EDDIDAT in irgendeinem Teil Ihres Projekts verwenden, sind Sie verpflichtet, EDDIDAT in Ihren Publikationen zu zitieren. Für EDDIDAT gilt die primäre Zitierweise:

  • “EDDIDAT: a graphical user interface for the analysis of energy-dispersive diffraction data” Apel, D. et al. (2020), J. Appl. Cryst.  53, 1130 – 1137, doi: 10.1107/S1600576720005506
